Installer une protection solaire en plein centre d’une terrasse sans ancrage mural soulève une question de physique pure : comment concilier une vaste surface ombragée avec la résistance nécessaire face aux rafales ? La configuration à double toile oppose deux plans symétriques qui, loin de doubler la fragilité, créent un équilibre de forces permettant à la structure de tenir debout là où un parasol déporté finirait arraché.
Les chiffres du marché témoignent de cette efficacité : un store double pente dimensionné pour 18 m² de couverture affiche un tarif compris entre 2 537 € et 3 117 €, reflétant la complexité de l’ingénierie nécessaire pour répartir les contraintes sur quatre poteaux autoportés. Derrière ce prix se cache un assemblage où chaque élément — du thermolaquage de l’armature aluminium aux câbles inox gainés des bras — répond à un cahier des charges précis pour éviter que la toile ne se transforme en voile de bateau.
Dimensionner correctement cette double surface exige de comprendre comment la symétrie structurelle compense la prise au vent, puis d’adapter les dimensions à la réalité de votre espace extérieur sans basculer dans le surdimensionnement qui fragiliserait l’ensemble.
Trois paramètres techniques à retenir avant d’investir :
- La symétrie structurelle annule les moments de torsion que subirait un seul porte-à-faux
- Trois configurations existent selon que votre terrasse dispose ou non d’un mur porteur à proximité
- Un ratio largeur/avancée mal calculé transforme la protection en piège à rafales
Pourquoi deux toiles créent un équilibre structurel face au vent ?

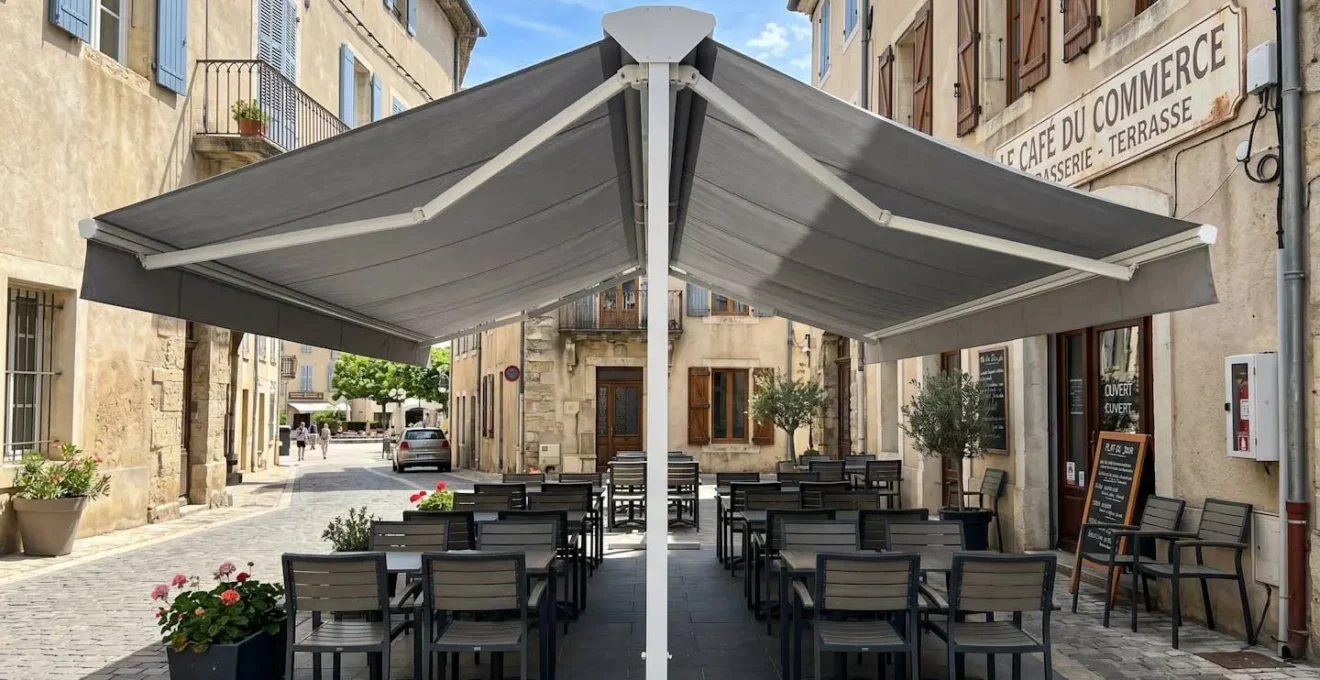

Un store banne classique fixé en façade développe ce qu’on appelle un porte-à-faux : la toile s’étend horizontalement d’un seul côté, créant un bras de levier que chaque coup de vent tente de soulever. Toute la résistance repose alors sur les ancrages muraux qui encaissent des efforts de traction considérables. Comparez cette géométrie avec celle d’un store double pente et vous observez une différence fondamentale : deux surfaces de toile partent d’un axe central pour descendre symétriquement de part et d’autre, formant un V inversé.
Cette disposition symétrique engendre des forces opposées qui s’annulent mutuellement. Lorsque le vent pousse sur une face, la toile opposée subit une pression équivalente dans le sens inverse, ce qui maintient l’axe central en équilibre au lieu de le faire basculer. Les retours terrain indiquent que cette répartition homogène des contraintes divise par deux la charge ponctuelle sur chaque platine de fixation au sol, à condition que les quatre poteaux soient correctement alignés et scellés dans des plots béton dimensionnés selon les valeurs réglementaires établies par la NF EN 1992-4 pour le dimensionnement des ancrages.
Principe physique de l’équilibre : Dans une structure symétrique tendue par câbles inox gainés, chaque force de traction exercée par le vent sur une toile génère une force de réaction égale sur la toile opposée. Le moment de flexion global tend vers zéro, ce qui stabilise l’axe central sans nécessiter d’ancrage mural.

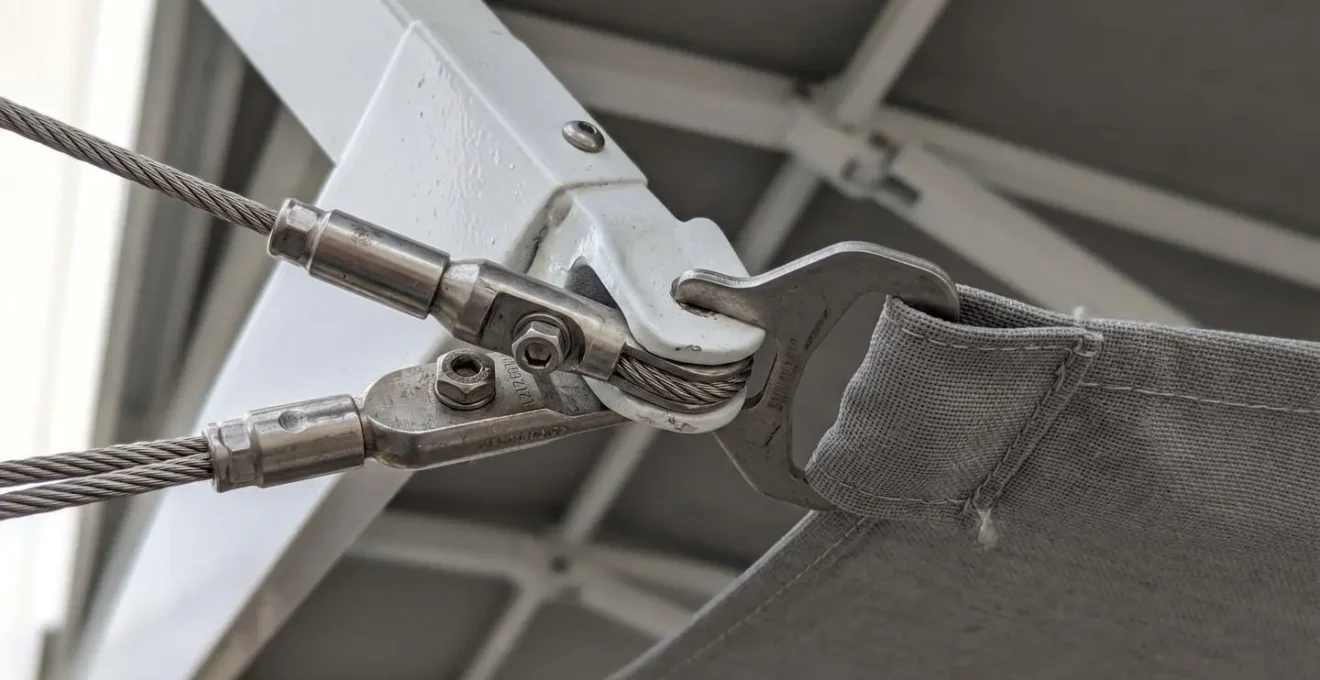

L’armature elle-même joue un rôle déterminant dans cette stabilité. Les fabricants privilégient désormais l’aluminium thermolaqué — traitement qui consiste à cuire une poudre polyester sur le métal à haute température — pour obtenir une résistance supérieure à la simple peinture face aux ultraviolets et à la corrosion saline en bord de mer. La toile acrylique, lorsqu’elle affiche un grammage de 300 gr/m² et qu’elle est teintée dans la masse plutôt qu’imprimée en surface, conserve son intégrité structurelle même après plusieurs saisons d’exposition plein sud.
Le rapport avec les types de stores solaires disponibles sur le marché montre que seule la configuration double pente permet d’installer un ombrage central sans mur porteur à proximité, là où les voiles d’ombrage triangulaires nécessitent trois points d’ancrage fixes et où les parasols déportés dépassent rarement 12 m² de surface stable au-delà de vents légers.
Trois configurations possibles selon votre espace
Choisir un store double pente ne se résume pas à sélectionner des dimensions dans un catalogue. La manière dont vous allez arrimer la structure à votre environnement extérieur conditionne directement la solidité de l’installation et la surface ombragée finale. Trois grands schémas coexistent, chacun adapté à des contraintes architecturales précises.

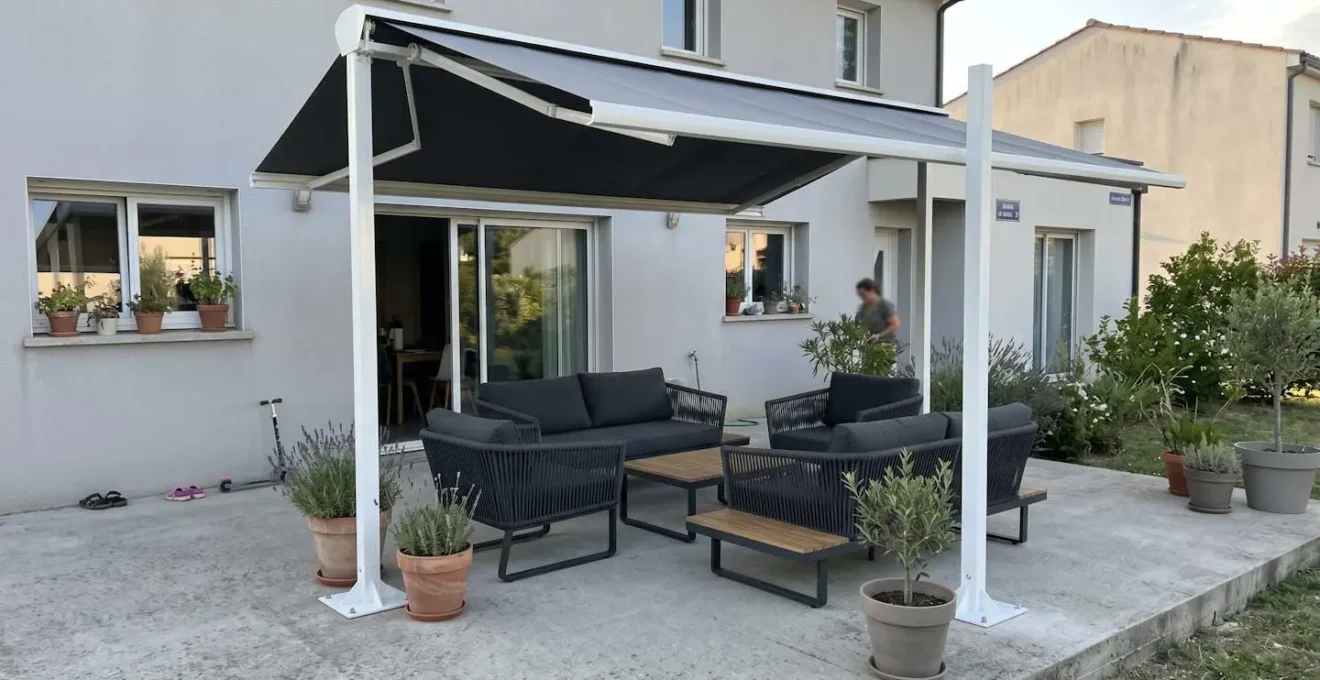

La configuration îlot autoporté convient aux terrasses sans mur porteur : quatre poteaux verticaux indépendants, chacun scellé dans un plot béton coulé à 50 cm de profondeur minimum. Les stores double pente en configuration autoportée offrent cette liberté de placement central, permettant d’ombrager une table de huit couverts sans dépendre d’une façade. L’inconvénient principal tient à la multiplication des points d’ancrage : quatre platines à visser, quatre plots à couler, quatre niveaux à vérifier. Comptez une journée de préparation du sol pour positionner correctement les emplacements avant de fixer définitivement. En contrepartie, vous gagnez une flexibilité totale sur l’orientation de la toile par rapport au parcours du soleil.
La version semi-adossée réduit à deux le nombre de poteaux au sol si votre terrasse dispose d’un mur latéral sur lequel fixer solidement une barre de charge. Un côté de la structure vient se visser dans la façade tandis que l’autre côté reste soutenu par deux pieds autoportés. Cette hybridation divise par deux le temps de préparation du sol tout en conservant une partie de la flexibilité d’orientation. Les installateurs observent que cette formule séduit particulièrement les propriétaires de maisons individuelles dont la terrasse jouxte un pignon aveugle : pas besoin de percer la façade principale vitrée, et la charge se répartit entre ancrages muraux et plots béton. Vérifiez que le mur support tolère une charge ponctuelle d’au moins 150 kg par fixation selon les préconisations fabricants.
Lorsque vous disposez de deux murs parallèles espacés de 4 à 6 mètres, la version double adossé supprime totalement les poteaux au sol. Les deux barres de charge viennent se visser face à face sur les façades opposées, créant un couloir ombragé sans obstacle au sol. Cette géométrie convient aux établissements HCR qui cherchent à maximiser le nombre de tables sans perdre d’espace de circulation. En revanche, cette configuration exige des murs porteurs en excellent état sur les deux côtés. Toute la résistance au vent repose sur les chevilles chimiques ou mécaniques scellées dans la maçonnerie, ce qui impose un diagnostic préalable de la qualité du support selon le mémento de choix FD DTU 34.4 P3 publié par l’AFNOR, même si ce référentiel exclut formellement les structures autoportées de son périmètre.
- Si vous n’avez aucun mur porteur à proximité immédiate :
Configuration îlot autoporté sur quatre poteaux — prévoir plots béton 50 cm profondeur et journée de préparation du sol.
- Si un mur latéral solide longe votre terrasse :
Configuration semi-adossée avec deux poteaux au sol et une barre de charge murale — vérifier capacité portante mur 150 kg minimum par fixation.
- Si deux murs parallèles encadrent l’espace (4 à 6 m d’écart) :
Configuration double adossé sans poteaux au sol — exige diagnostic préalable qualité maçonnerie et chevilles certifiées selon charge.
Dimensionner la surface ombragée sans fragiliser la structure
Installer un store double pente surdimensionné par rapport aux besoins réels expose la structure à des efforts de traction inutiles dès que le vent se lève. L’erreur la plus courante consiste à vouloir couvrir la totalité de la terrasse d’un seul tenant, alors qu’une surface ombragée de 18 m² exige déjà une armature aluminium de 6 mètres de large avec une avancée de toile de 3 mètres de chaque côté — dimensions qui approchent les limites mécaniques des bras câbles inox standard.
Le principe du dimensionnement optimal repose sur un rapport largeur/avancée qu’il est préférable de maintenir dans une fourchette de 1,5 à 2. Concrètement, pour une largeur de structure de 5 mètres, limitez l’avancée de chaque toile à 2,5 ou 3 mètres maximum. Au-delà, la prise au vent augmente exponentiellement tandis que la rigidité des bras diminue, créant un phénomène de vibration sous rafales que même les systèmes motorisés peinent à compenser. Selon la fiche technique du Groupement Actibaie sur la norme NF DTU 34.4, qui précise que les tests normatifs en vigueur consistent en l’application d’une pression statique sans simuler les turbulences réelles, ce qui signifie que la classe de résistance certifiée d’un store ne garantit pas son comportement sous rafales réelles sur site.
Le tableau suivant récapitule les dimensions couramment proposées par les fabricants et la surface ombragée effective obtenue en fonction de l’heure et de l’orientation. Ces valeurs varient selon l’inclinaison du soleil mais donnent un ordre de grandeur fiable pour anticiper le choix.
| Largeur structure | Avancée par toile | Surface ombragée effective | Fourchette tarifaire |
|---|---|---|---|
| 4,20 m | 2,50 m | 10 à 12 m² | 2 537 € à 2 750 € |
| 5,00 m | 2,75 m | 13 à 16 m² | 2 820 € à 3 000 € |
| 6,00 m | 3,00 m | 17 à 20 m² | 3 050 € à 3 117 € |
Ces fourchettes tarifaires intègrent la structure aluminium thermolaquée, les bras doubles à câbles inox gainés, la toile acrylique 300 gr/m² teintée dans la masse et le coffre pré-monté en usine. Les écarts de prix s’expliquent principalement par les options de coloris (RAL anthracite ou blanc pour l’armature, 4 coloris de toile disponibles) et par le choix entre manœuvre manuelle (treuil à manivelle) ou motorisation filaire avec télécommande.
Une erreur fréquente lors du choix des dimensions consiste à vouloir maximiser la surface ombragée sans tenir compte des contraintes mécaniques de la structure. Cette logique, compréhensible sur le papier, fragilise en réalité l’ensemble face aux rafales.
Erreur fréquente : surdimensionner fragilise la structure face aux rafales
Une structure de 6 mètres de large avec une avancée supérieure à 3 mètres par toile dépasse fréquemment les capacités mécaniques des bras câbles standards. Privilégiez deux installations distinctes de taille inférieure plutôt qu’un seul grand ensemble qui vibrerait au moindre coup de vent.
Le choix de la motorisation influence également la longévité de l’installation. Les systèmes motorisés garantissent une manœuvre régulière et contrôlée, limitant les contraintes mécaniques sur les bras lors du déploiement ou du repliement. À l’inverse, un treuil manuel mal utilisé — avec des à-coups ou une tension asymétrique — peut déformer progressivement l’armature aluminium. Comptez un surcoût de l’ordre de 400 € selon les modèles pour passer d’une version manivelle à une motorisation filaire avec télécommande, investissement qui se rentabilise en réduisant l’usure prématurée des câbles inox et en facilitant le repli rapide dès que le vent forcit.
Pour approfondir les aspects matériaux, consultez structures extérieures en aluminium léger, qui détaille les propriétés mécaniques du thermolaquage et les contraintes de dimensionnement des profilés creux.
Vos questions sur les stores double pente et l’équilibre vent-ombre
Un store double pente résiste-t-il vraiment mieux au vent qu’un parasol déporté ?
Oui, pour une raison géométrique simple : le parasol déporté concentre toute la prise au vent sur un seul mât vertical qui doit encaisser un moment de flexion considérable. Le store double pente répartit cette charge sur quatre poteaux (en configuration îlot) et surtout oppose deux surfaces de toile qui génèrent des forces antagonistes s’annulant mutuellement. Les retours terrain montrent qu’un parasol déporté de 12 m² nécessite un lest de 150 kg minimum selon les préconisations fabricants pour tenir debout par vent modéré, là où un store double pente de 18 m² se contente de fixations au sol correctement dimensionnées sans lest additionnel.
À partir de quelle vitesse de vent faut-il replier le store ?
Il est recommandé de replier le store dès que le vent se renforce, selon les préconisations du fabricant qui varient en fonction des dimensions et de la classe de résistance déclarée. Les normes NF EN 13561 imposent aux fabricants d’indiquer cette vitesse limite dans la notice technique. En pratique, la plupart des stores double pente supportent des vents jusqu’à 40-50 km/h en configuration déployée, mais il est préférable de replier préventivement dès 35 km/h pour éviter toute déformation des bras ou vibration excessive qui userait prématurément les câbles inox. Un anémomètre couplé à une motorisation automatise ce repli de sécurité.
Quelle différence entre toile acrylique et polyester pour un store double pente ?
Les toiles acryliques de grammage élevé sont généralement reconnues pour leur meilleure tenue face aux UV par rapport aux polyesters standards, surtout lorsqu’elles sont teintées dans la masse plutôt qu’imprimées en surface. Une toile acrylique 300 gr/m² conserve généralement sa couleur et sa résistance mécanique pendant 8 à 10 ans d’exposition plein sud selon les retours fabricants, là où un polyester standard de 200 gr/m² commence à se décolorer dès la troisième saison. Le surcoût initial, variable selon les fournisseurs mais souvent autour de 15 %, se rentabilise donc sur la durée en évitant un remplacement prématuré de la toile.
Plutôt que de conclure sur un résumé, posez-vous cette dernière question : dans votre cas précis, quelle configuration protégera efficacement vos convives sans que la structure devienne une contrainte d’entretien permanent ? La réponse tient dans le dimensionnement juste — ni sous-évalué au risque de manquer d’ombre, ni surdimensionné au risque de fragiliser l’équilibre face aux rafales.
